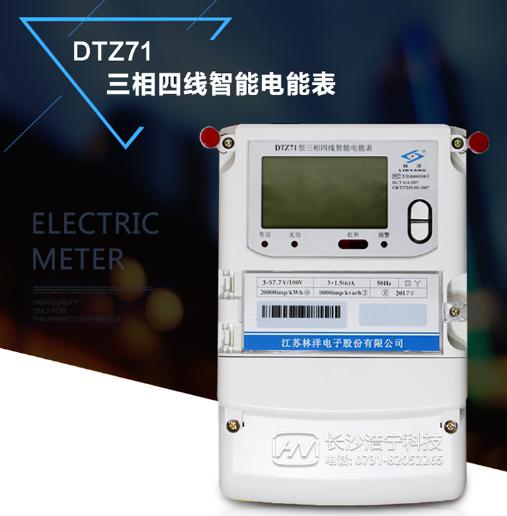

江蘇林洋DTZ71三相四線智能電能表怎么接線
2022-06-08
江蘇林洋DTZ71三相四線智能電能表主要適用于高可靠性與高穩(wěn)定度電能計量需求的發(fā)電廠，變電站以及各類企事業(yè)單位，，那么這款電能表要如何接線呢，下面小編給大家簡單介紹一下江蘇林洋DTZ71三相四線智能電能表怎么接線：

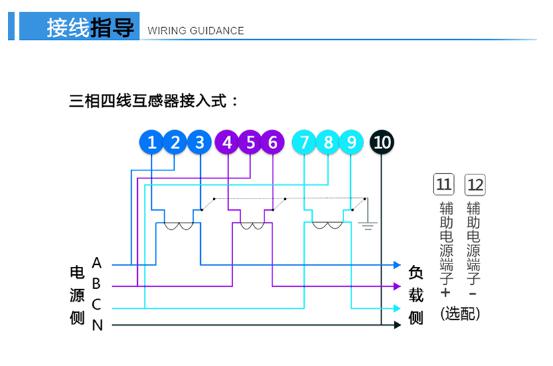

三只互感器安裝在斷路器負載側，三相火線從互感器穿過； 互感器和電度表的接線如下：
a、其中1、4、7接電流互感器二次側S1端，即電流進線端；
b、3、6、9接電流互感器二次側S2端，即電流出線端；
c、 2、5、8分別接三相電源；
10、11是接零端。為了安全，應將電流互感器S2端連接后接地。（各電流互感器的電流測量取樣必須與其電壓取樣保持相同。即1、2、3為一組；4、5、6為一組；7、8、9為一組；）
以上是江蘇林洋DTZ71三相四線智能電能表怎么接線的知識。
