華立DDZY285-Z單相電表接線圖

　　在接線的時候一定要看清自己買的電表電流參數，華立DDZY285-Z單相電表有幾項電流規格，有互感式的和直通式的。

　　直通式單相電表電流規格為：5(40)A;5(60)A;10(40)A;20(80)A

　　互感式單相電表電流規格為：1.5(6)A;2.5(10)A

　　所以華立DDZY285-Z單相電表接線圖有兩種，直通式和互感式的，我們先來看看比較簡單的直通式單相電表接線圖吧，直通式比較簡單：

　　

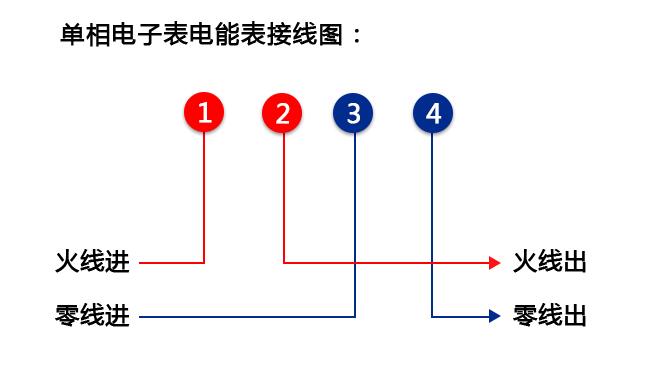

單相電表直通式接線圖

　　火線從1號口進，2號口出

　　零線從3號口進，3號口出

　　相對直通式，互感式的接線圖相對比較復雜，互感式的接線圖分為兩種，一種是有連片的一種是沒有連片的，我們先來看看有連片的接線圖哦。

　　

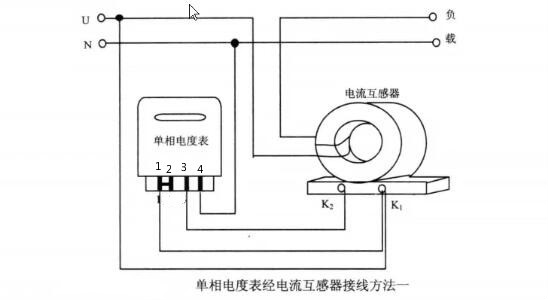

單相電表互感式接線圖

　　火線連接到互感器K1并聯到電表的1號進線口

　　K1再并聯火線纏繞互感器的連線

　　K2接零線3號口入，4號口直接解零線出

　　注意：如果單相電表內的連接片沒有斷開，K2是禁止接地的，要是電表內的連接片已經拆除，那么K2應該接地，下面就是沒有連接片的接線圖哦!

　　

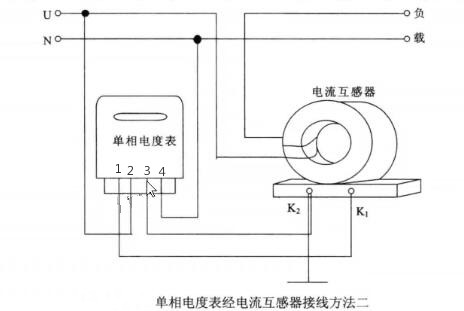

單相電表互感式接線圖

　　K1接電表1號口， k2接電表3號口

　　零線接入4號口，火線纏繞互感器出來到負載

　　華立DDZY285-Z單相電表在單相電表里面功能還是比較齊全的，市場價大概在300元左右，性價比比較高，帶有電能計量參數監測功能、分時功能、防竊電功能、費控及管理功能，買電表上浩寧電表網，10年專注電表經銷。
