三相智能電表怎么看度數圖解

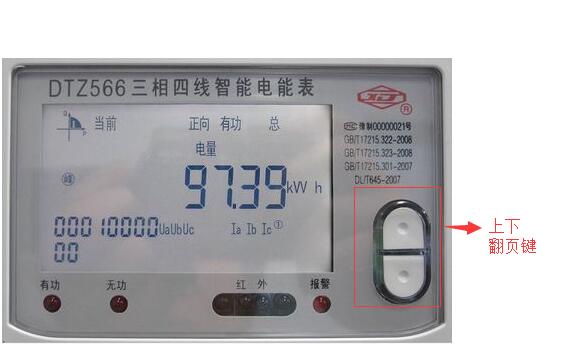

三相智能電表上面一般都有上下查詢按鈕，我們查詢電量的時候按上下翻頁查詢按鈕，可以查詢電壓電流參數，總電量，峰谷電量都能按這個按鈕來查看，如下圖：

上圖可以讀成當前正向有功總電量為97.39kw?h

現(xiàn)在我們來看看三相智能電表上面都代表了什么意思吧。

液晶屏幕常用各項顯示都是什么意思：

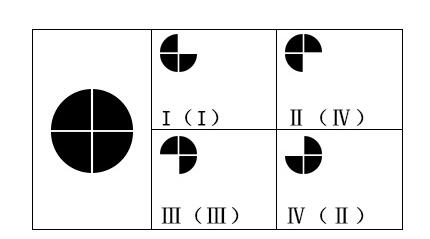

1、四象限：一般在左上角，采用缺口方式指示電表工作在第幾象限。左圖分別為電表當前在Ⅰ、Ⅱ、Ⅲ、Ⅳ象限的顯示圖例(以順時鐘方向為例)。括號內表示逆時針時的四個象限。模式字4的b7決定象限(I、Ⅱ、Ⅲ、Ⅳ)旋轉方向(b7=1：逆時針, b7=0：順時針)。

2、有功無功組合方式：計量的電量是有功還是無功電量。

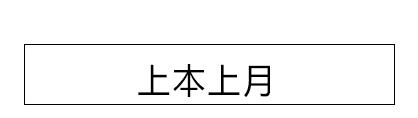

3、時間區(qū)間：上月和本月，當前等都是顯示的電量時間區(qū)間，一般可以查前面兩個月的用電量

4、費率提示：4費率顯示提示符，當前費率提示為“尖、峰、平、谷”漢字。

一般我們看三相電表只要知道這四項是什么意思就行了，其他的都比較技術型比較強了，我們只要看懂上面就差不多了。

三相電表加互感器讀法：

三相智能電表一般是需要連接電流互感器的，就還要乘以一個互感器的倍數才是三相電表真正的度數，互感器上面一般都有規(guī)格的，例如下圖的互感器的電流比是50/5A，說明互感器的電流比就是10倍，三相電表的度數就是讀取的數值再乘以10就行了，要是還加了電壓互感器，還要再乘以一個電壓互感器的倍數。
