三相電表怎么看度數圖解

三相電表根據功能分為簡單有功三相電表和智能三相電表，根據接線方式分為，直通式的三相電表和互感式的三相電表，這些三相電表度數都是區別的哦。

三相簡單有功電表和直通電表怎么看度數

三相簡單有功電表和三相直通電表，一般讀數都比較簡單，直接讀取上面數值就行了，例如威勝DTS343-3，這類電表沒有按鈕，看電量直接等待數值跳動就行了。

三相智能電表怎么看度數

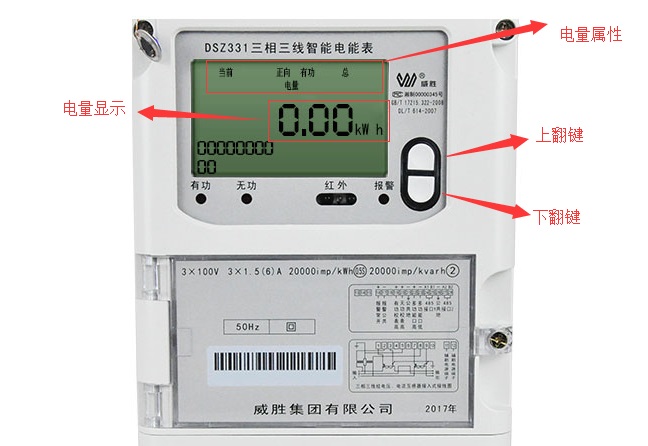

智能電表一般可以分類計量電量，比如有些地方實行的峰谷電量，威勝dsz331可以分時計量，電表上面兩有個按鈕，主要是用來方便我們查看數據的，上翻鍵和下翻建。如下圖：

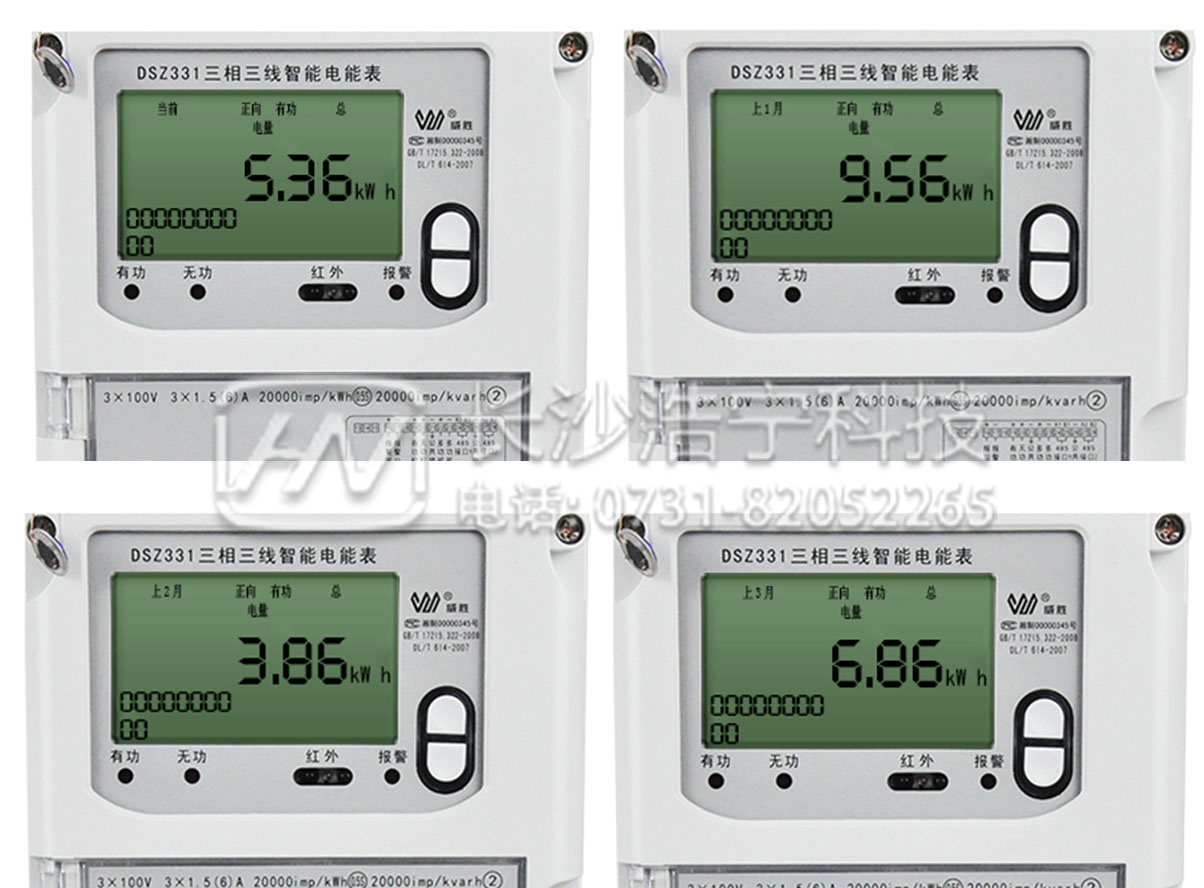

三相智能電表上面有文字顯示電量的類別，只要直接讀取就行了，如下圖：

可以讀成：

當前正向有功總電量為5.36kw ?h

上1月正向有功總電量為9.56kw ?h

上2月正向有功總電量為3.86kw ?h

上3月正向有功總電量為6.86kw ?h

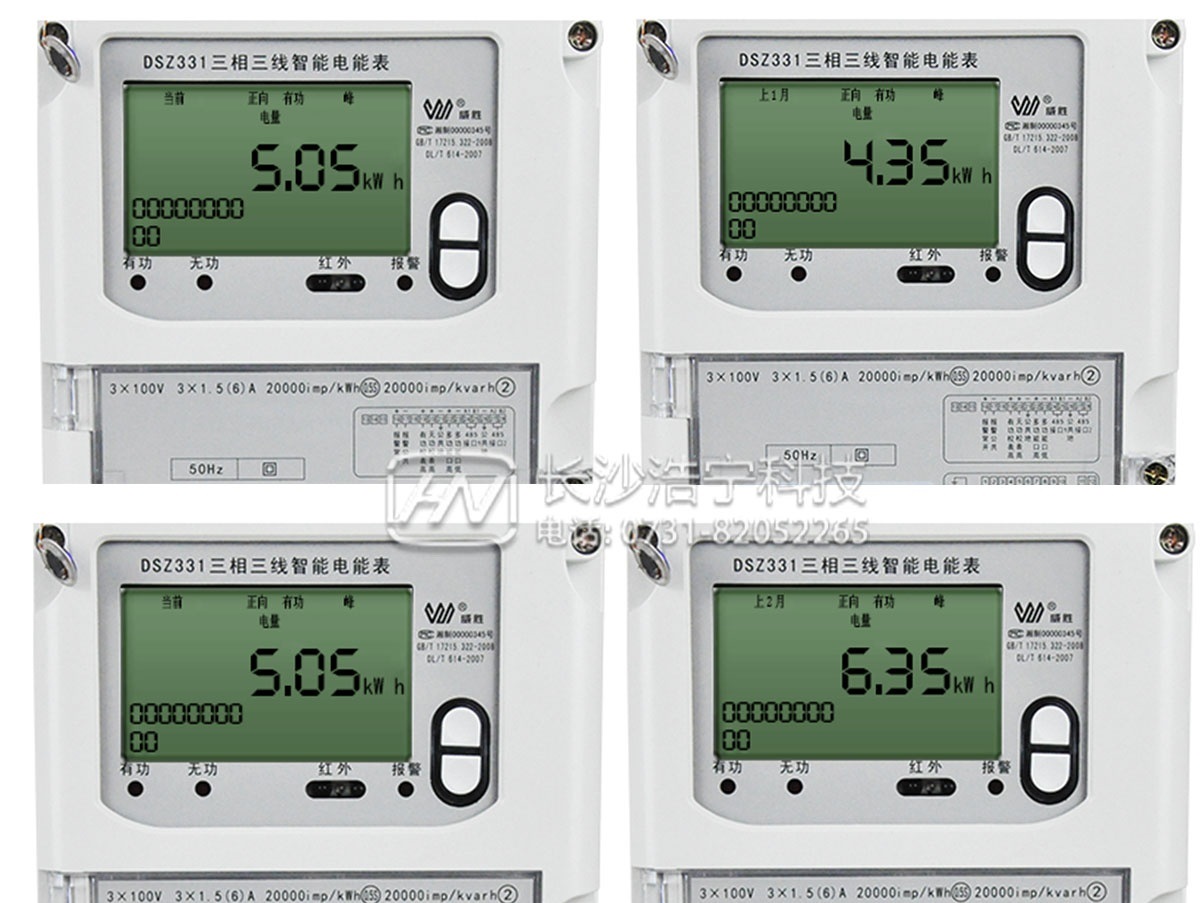

可以讀成：

當前正向有功峰時期電量為5.05kw ?h

上1月正向有功峰時期電量為4.35kw ?h

上2月正向有功峰時期電量為5.05kw ?h

上3月正向有功峰時期電量為6.35kw ?h

互感式的三相電表怎么看度數

首先當我們要計算加了互感器的三相四線電表實際記電量的時候，需要知道電流互感器的倍數，互感器的電流比互感器上面都是有寫的，互感器的電流比一般是按初級(穿芯)1匝標注，根據電流比等于匝數比可知，穿芯1匝時電流比等于：150/5/1等于30倍，穿芯2匝時電流比等于150/5/2等于15倍，150/5電流互感器1匝穿心，30倍。 2匝穿心，15倍。 3匝穿心，10倍 5匝穿心，6倍。總之，用穿心1匝的倍率，除以穿心匝數，就是實際倍率。

實際用電量=電表顯示的用電*電流比/匝數

舉個例子

電表顯示這個月用的電量為500度電，那么電流互感器上面電流比為300/5A，穿芯2匝，那么實際用電量就是500*300/5A/2=15000度電。

小提示：如果電表還配有電壓互感器，還要乘以電壓互感器的電壓比哦!
