三相電表接線圖無零線

三相電表接線圖沒有零線說明是三相三線的電表，三相三線電表是沒有零線的，三相四線電表多一根零線，而且這根零線必不可少，所以三相電表無零線說明是三相三線電表接線圖。

三相三線電表接線圖

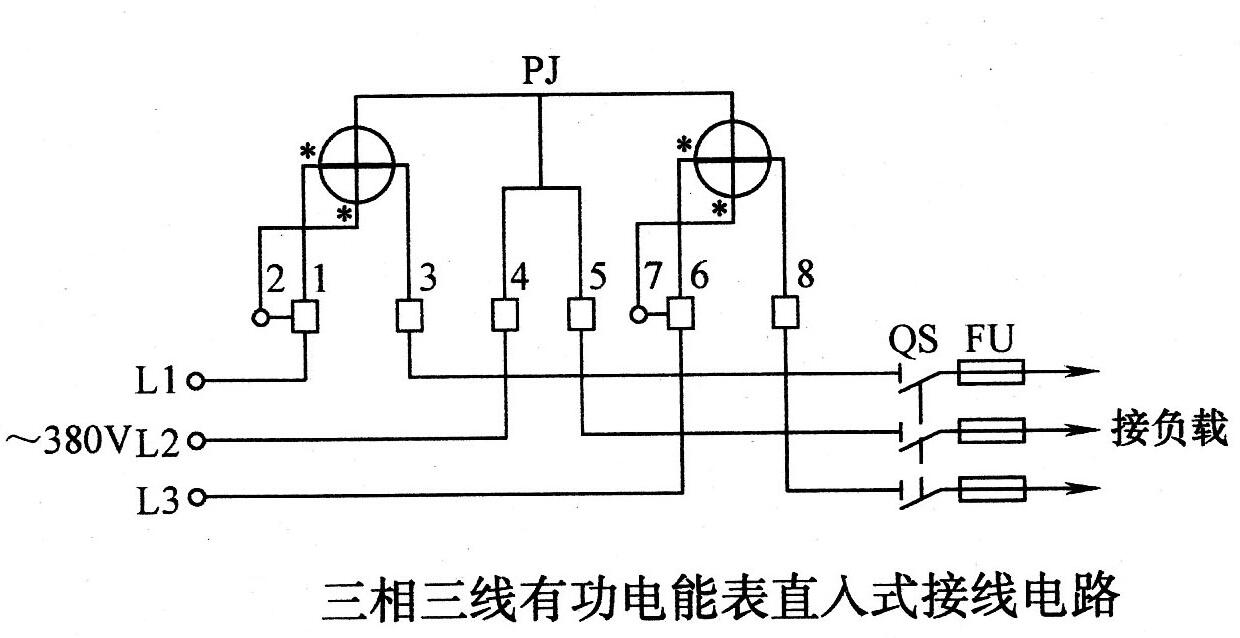

三相三線電表接線圖之直通式

L1進線接入電表1號口，1號口接入電壓線，3號口接出線

L2進線接入電表4號口，5號口接出線

L3進線接入電表6號口，7號口接入電壓線，8號口接出線

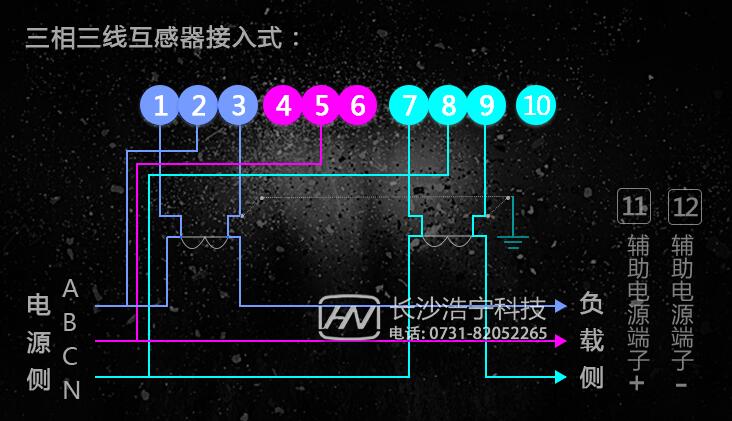

三相三線電表互感式之互感式

A電流線經過互感器S1接入1號口，3號口經過S2輸出，電壓線接入2號口。

B電壓線接入5號口，電流線直接接負載

C電流線經過互感器S1接入7號口，9號口經過S2輸出，電壓線接入8號口。

三相三線和三相四線有什么區別

三相四線和三相三線的區別主要是接線方式的不同，是由用戶的進線和用電性質決定的，如果用戶是純?nèi)嘀齐娖鳎缛嘧儔浩鳎嚯妱?dòng)機等，可以使用三相三線制的表，三相三線制只能提供380V供電，只有三根線，沒有零線，負載不平衡時候無法通過零相回饋電流，容易燒毀用電器。如果用戶有單相負荷又有三相負荷(既有220v，又有380v)，就要使用三相四線制的電表。
