杭州華立DDS28怎么接線

杭州華立DDS28是單相電表，單相電表接線圖也分為直通式和互感式的，一般單相電表還是直通式的用的比較多，比如我們?nèi)粘Ｓ秒娪玫碾姳矶际侵蓖ㄊ降膯蜗嚯姳恚敲促徺I了杭州華立DDS28怎么接線呢，其實每只電表上面的表蓋上面都是有接線圖的哦!看不懂沒關系，現在浩寧科技小編手把手教您哦!

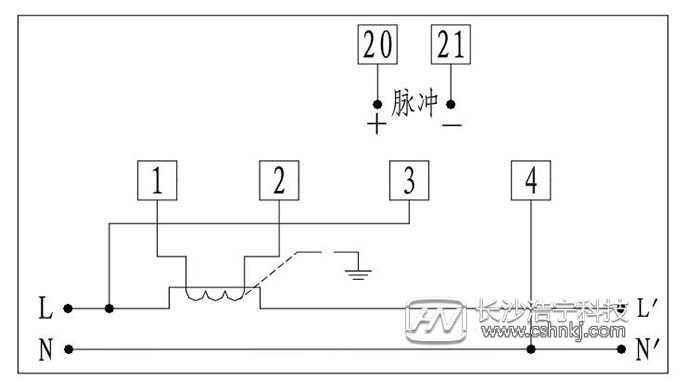

杭州華立DDS28接線圖直通式：

從1號口進線，2號口出線

從3號口進線，4號口出線

這種是最簡單的進線方法，接下來我們再來看看杭州華立DDS28的互感器式接線方法，一般單相電表互感器式的電流規格為1.5(6)A，單相電表互感器式接線有兩種方法。

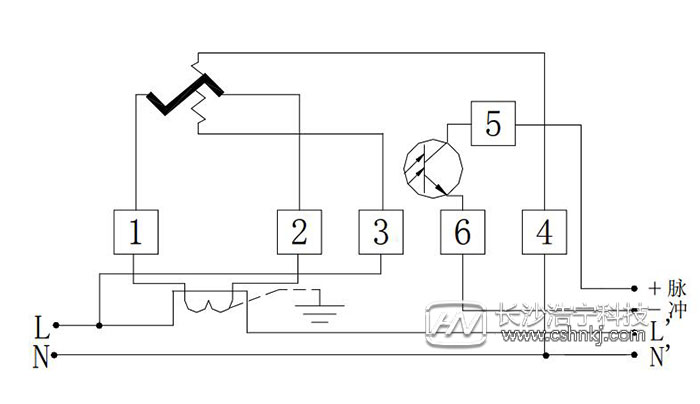

杭州華立DDS28接線圖互感式：

◆方法一：

1號口和2號口接互感器K1和K2口

3號口進線，6號口一端接5號口出線，4號口接地線

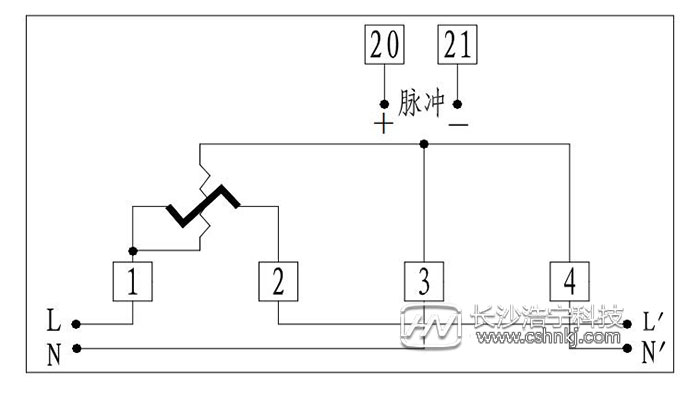

◆方法二：

1號口和2號口接互感器K1和K2口

3號口進線，4號線接入地線
