三相三線電表接線圖解

　　三相三線電表是高壓電表，一般用于工業、發電站等地，相對于三相四線電表，三相三線是沒有零線的，只有電壓規格就是100V，只能接2個互感器，下面我們就來具體說說，三相三線電表接線圖吧。

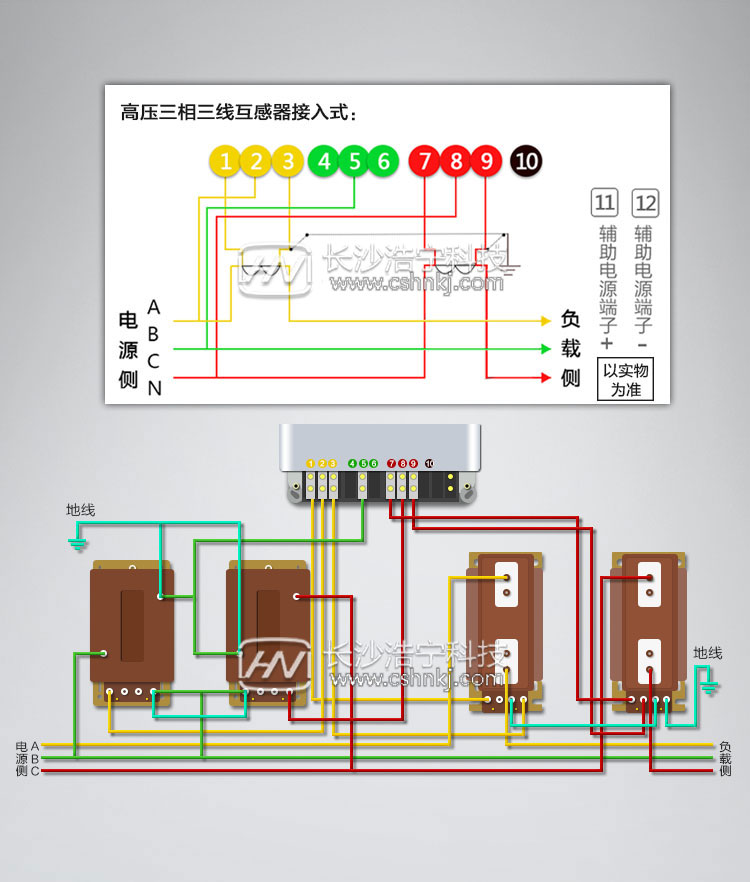

　　三相三線電表接線圖

　　A黃線電流線經過互感器S1接入1號口，3號口經過S2輸出，電壓線接入2號口。

　　B綠線電壓線接入5號口，電流線直接接負載

　　C紅線電流線經過互感器S1接入7號口，9號口經過S2輸出，電壓線接入8號口。

　　一般三相三線電表接線圖都是要配備互感器使用的，三相三線電表接好之后，一定要檢查，電表是否接到位了，如果報警燈一直亮著，說明接線不對哦，可能相線接反了哦，我們可以根據以下方法來判斷三相三線電表接對了沒有哦!

　　怎么判斷三相電表接線是否正確

　　1、首先對任何正轉的電能表，如果原電能表接線正確，通過三次對調任意兩根電壓進線后，三次電能表都應停轉，如不停轉或有一次不停轉，則證明原電能表接線肯定有錯誤。

　　2、通過三次對調電壓進線，如果電能表三次都停轉，只能說明原電能表接線可能正確。電能表對調電壓進線停轉，只是電能表原接線正確的必要條件，還不是充分條件。為此還必須進一步進行判斷。
